Cấu tạo của cân điện tử & Nguyên lý hoạt động

Cân điện tử đã trở thành thiết bị không thể thiếu trong sản xuất và đời sống hằng ngày. Với sự phát triển của công nghệ nên các dòng cân hiện đại đã dần thay thế hoàn toàn cân cơ học truyền thống. Việc hiểu rõ cấu tạo của cân điện tử sẽ giúp người dùng vận hành thiết bị hiệu quả và bền bỉ hơn rất nhiều. Tại Điện Máy Trường Việt, chúng tôi luôn chú trọng vào chất lượng linh kiện để mang đến độ chính xác cao nhất cho khách hàng. Bài viết này sẽ phân tích chi tiết các bộ phận cấu thành cũng như nguyên lý vận hành của thiết bị này từ góc nhìn chuyên gia. Từ đó quý khách hàng có thể tự tin lựa chọn sản phẩm phù hợp với nhu cầu kinh doanh hoặc sử dụng tại gia đình mình. Việc nắm bắt kiến thức kỹ thuật còn giúp bạn chủ động trong việc bảo trì và xử lý các lỗi cơ bản khi sử dụng thiết bị trong thời gian dài.

Cân điện tử là gì?

Cân điện tử là một thiết bị đo lường khối lượng sử dụng các linh kiện điện tử để xác định trọng lượng của vật mẫu. Điểm khác biệt cốt lõi của dòng sản phẩm này so với cân truyền thống chính là việc sử dụng cảm biến điện tử thay vì lò xo cơ học. Nhờ sự thay đổi này nên kết quả đo luôn đạt độ chính xác cực cao và hiển thị nhanh chóng bằng con số cụ thể trên màn hình.

Cấu tạo chi tiết của cân điện tử

Để một chiếc cân hoạt động ổn định và chính xác thì cần có sự phối hợp nhịp nhàng giữa các bộ phận phần cứng và phần mềm xử lý. Dưới đây là những linh kiện quan trọng nhất cấu thành nên một chiếc cân điện tử hoàn chỉnh.

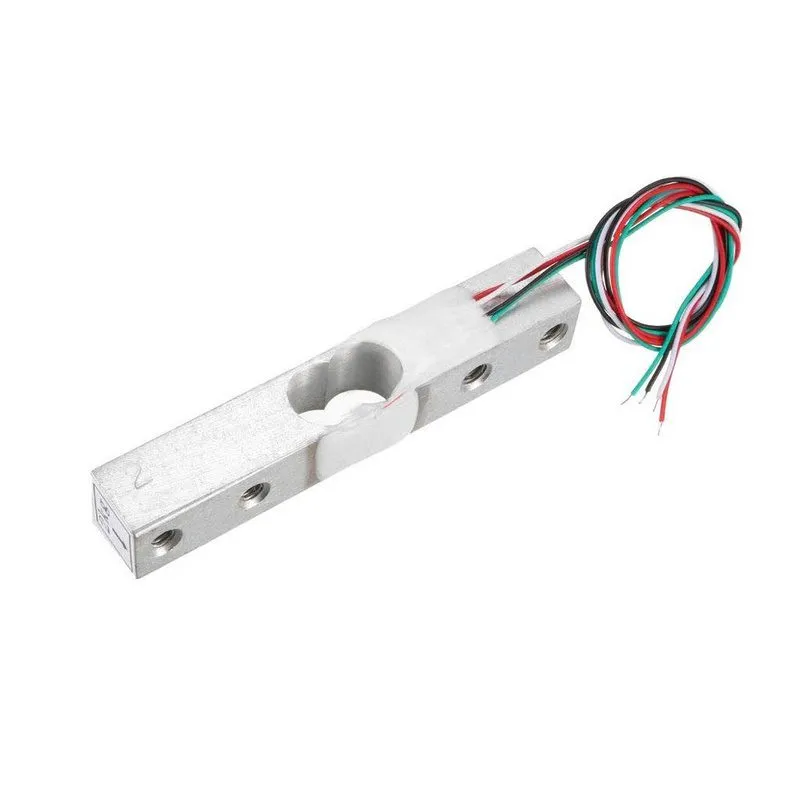

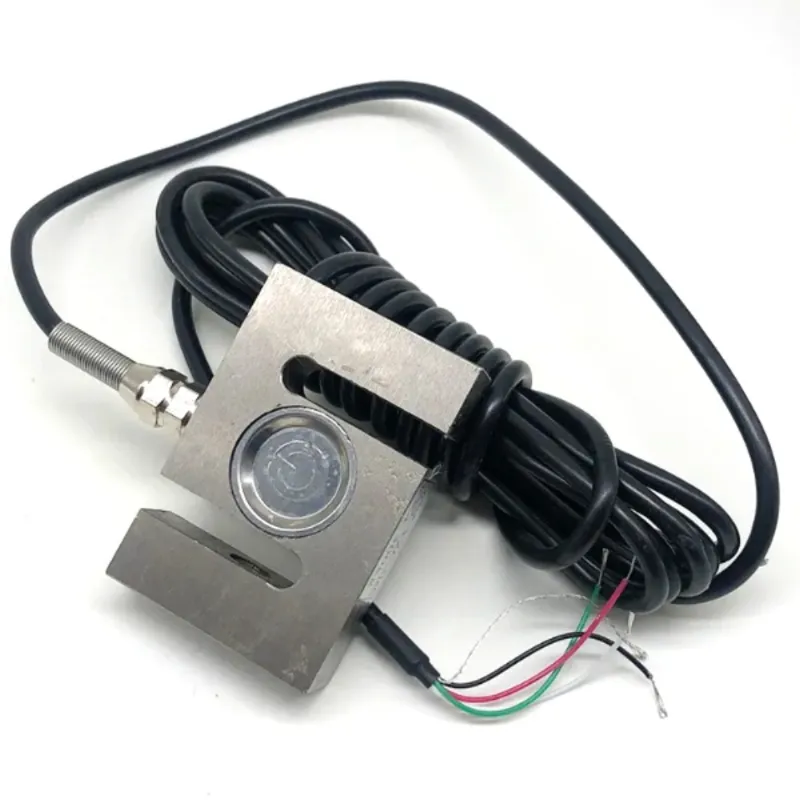

Cảm biến lực (Loadcell)

Bộ phận này được coi là “trái tim” của toàn bộ hệ thống đo lường. Loadcell là một loại cảm biến trọng lực có chức năng chuyển đổi lực tác động hoặc trọng lượng thành tín hiệu điện. Khi có vật nặng đặt lên bàn cân thì bộ phận này sẽ bị biến dạng một cách cực nhỏ. Sự biến dạng này làm thay đổi điện trở của các cầu điện trở dán trên thân Loadcell và tạo ra một tín hiệu điện áp tương ứng. Chất lượng của Loadcell quyết định đến 90% độ chính xác và độ bền của cân điện tử.

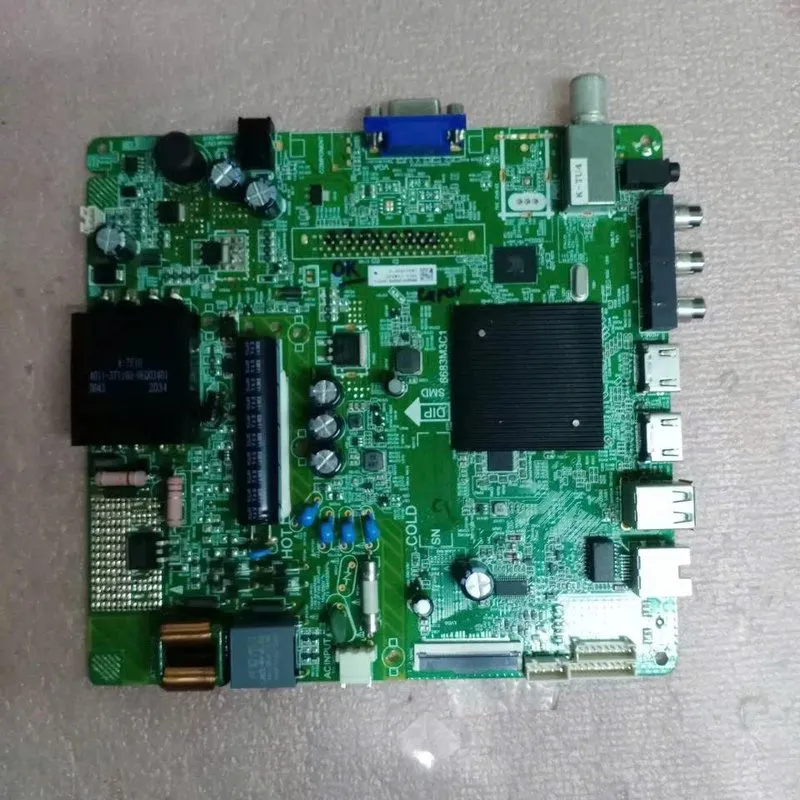

Bo mạch xử lý (Mainboard)

Nếu Loadcell là trái tim thì bo mạch xử lý chính là “bộ não” điều khiển mọi hoạt động. Bo mạch bao gồm các chip vi xử lý và bộ chuyển đổi tín hiệu từ dạng tương tự (Analog) sang dạng số (Digital). Sau khi nhận được tín hiệu điện yếu từ cảm biến lực thì bo mạch sẽ thực hiện khuếch đại và tính toán số liệu dựa trên các thuật toán đã được lập trình sẵn. Các linh kiện trên mainboard tại Điện Máy Trường Việt đều được bảo vệ bởi các lớp chống ẩm để phù hợp với khí hậu nóng ẩm tại Việt Nam.

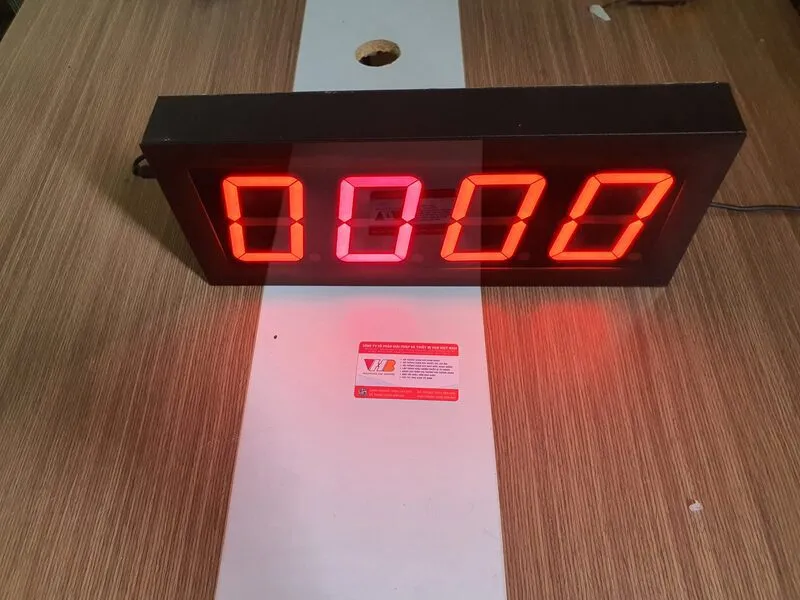

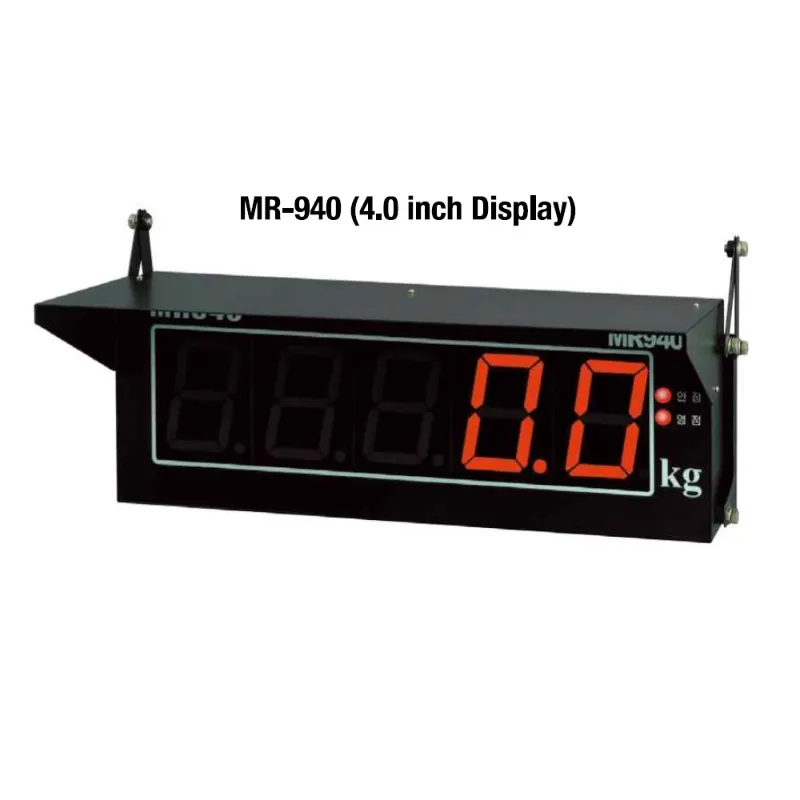

Màn hình hiển thị

Đây là nơi giao tiếp trực tiếp giữa thiết bị và người sử dụng. Màn hình của cân điện tử thường sử dụng công nghệ LED đỏ hoặc LCD nền xanh với các chữ số lớn rõ nét. Chức năng chính của màn hình là hiển thị kết quả trọng lượng sau khi đã được bo mạch xử lý thành công. Ngoài ra thì màn hình còn hiển thị các thông số khác như đơn vị đo (kg, g, lb), trạng thái pin hay các cảnh báo quá tải để người dùng dễ dàng theo dõi.

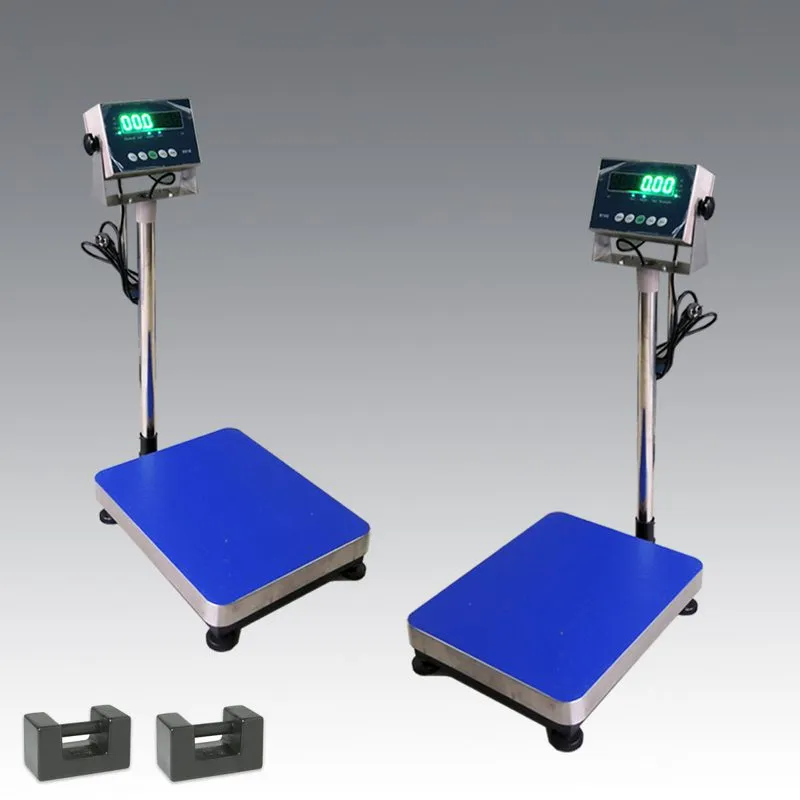

Khung cơ khí và đĩa cân (Bàn cân)

Đây là bộ phận nâng đỡ toàn bộ cấu trúc của cân và tiếp nhận trực tiếp vật cần đo. Khung cơ khí thường được làm bằng hợp kim thép hoặc nhôm đúc chắc chắn để tránh bị biến dạng theo thời gian. Mặt bàn cân hay còn gọi là đĩa cân thường sử dụng chất liệu inox 304 không gỉ. Chất liệu này không chỉ mang lại vẻ thẩm mỹ mà còn giúp việc vệ sinh trở nên dễ dàng và đảm bảo an toàn vệ sinh thực phẩm khi cân các loại đồ khô hay thực phẩm tươi sống.

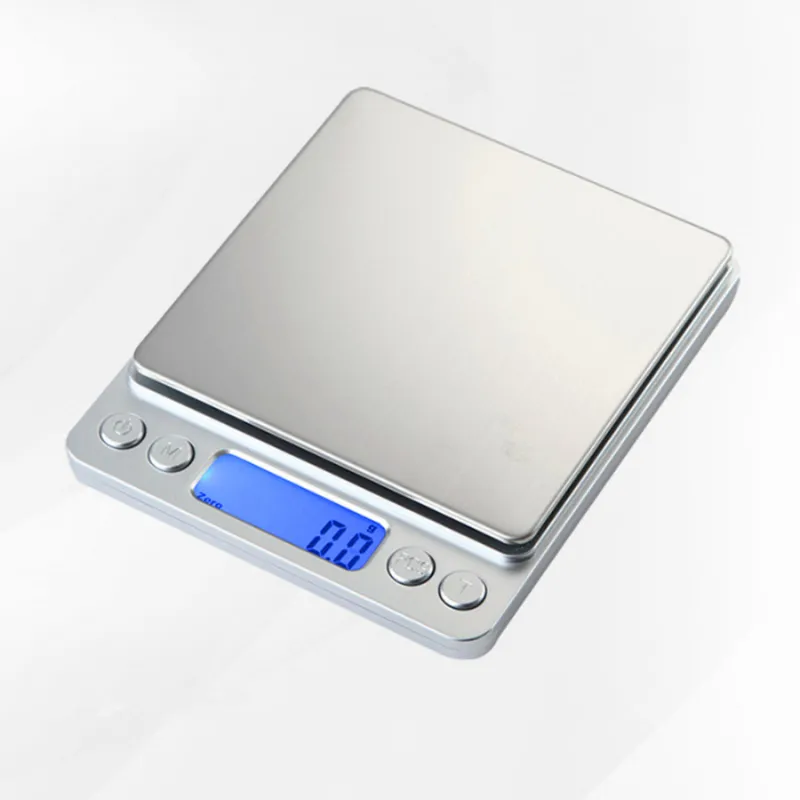

Nguyên lý hoạt động của cân điện tử

Nguyên lý hoạt động của thiết bị là một chuỗi các bước chuyển hóa năng lượng từ vật lý sang kỹ thuật số. Bạn có thể hình dung quy trình này qua ba bước đơn giản như sau:

• Bước 1 (Cơ học): Khi bạn đặt vật nặng lên bàn cân thì trọng lực của vật sẽ đè lên khung bàn cân. Lực này sẽ truyền trực tiếp xuống bộ phận Loadcell phía dưới.
• Bước 2 (Điện tử): Loadcell bị tác động sẽ xảy ra biến dạng siêu nhỏ. Quá trình này làm thay đổi điện trở bên trong linh kiện và tạo ra một tín hiệu điện áp dạng tương tự (Analog).
• Bước 3 (Xử lý số): Tín hiệu Analog được gửi về bo mạch chính. Tại đây bộ vi xử lý sẽ dịch tín hiệu này thành dữ liệu số (Digital). Kết quả cuối cùng chính là con số hiển thị rõ ràng trên màn hình để bạn đọc.

Để hiểu sâu hơn về cách chuyển đổi này thì bạn có thể tham khảo thêm về khái niệm ADC (Analog-to-Digital Converter) trong kỹ thuật điện tử.

So sánh: Cân điện tử và Cân cơ học

Việc so sánh giữa hai loại cân sẽ giúp bạn thấy rõ những ưu thế vượt trội của các dòng thiết bị hiện đại ngày nay.

Tiêu chí	Cân điện tử	Cân cơ học
Bộ phận đo lường	Sử dụng cảm biến lực (Loadcell)	Sử dụng hệ thống lò xo và đòn bẩy
Độ chính xác	Rất cao (có thể đạt sai số 0.001g)	Thấp (sai số phụ thuộc vào độ giãn lò xo)
Màn hình hiển thị	Hiển thị số điện tử rõ ràng	Hiển thị bằng kim chỉ và vạch chia
Tính năng phụ	Trừ bì, cộng dồn, đếm số lượng, kết nối máy tính	Chỉ có chức năng cân khối lượng cơ bản
Tuổi thọ	Cao nếu bảo quản linh kiện điện tử tốt	Giảm dần theo thời gian do lò xo bị giãn

3 Lỗi thường gặp do cấu tạo và cách khắc phục nhanh

Trong quá trình sử dụng thì các linh kiện có thể gặp một số trục trặc nhỏ. Việc hiểu cấu tạo sẽ giúp bạn tự xử lý nhanh các tình huống sau:

Lỗi 1: Cân bị nhảy số liên tục

Nguyên nhân thường do nguồn điện không ổn định hoặc dây tín hiệu từ Loadcell bị ẩm hoặc bị đứt. Bạn cần kiểm tra lại dung lượng pin và đảm bảo cân được đặt ở vị trí bằng phẳng, không có gió lớn tác động trực tiếp vào bàn cân.

Lỗi 2: Cân sai số lớn

Lỗi này thường xuất hiện khi Loadcell bị va đập mạnh hoặc bị vật nặng đè quá tải trọng cho phép trong thời gian dài. Bạn có thể khắc phục bằng cách thực hiện hiệu chuẩn (Calibrate) lại cân theo sách hướng dẫn. Nếu vẫn không được thì có thể cảm biến lực đã bị hư hỏng cơ khí.

Lỗi 3: Màn hình không hiển thị

Thông thường lỗi này xuất phát từ việc lỏng cáp kết nối giữa bo mạch và màn hình hoặc do hỏng nguồn cấp. Bạn hãy thử sạc đầy pin hoặc kiểm tra lại các đầu nối dây điện bên trong máy. Để xử lý triệt để các tình huống nghiêm trọng hơn thì bạn nên tham khảo bài viết về cân điện tử lỗi error để có hướng giải quyết cụ thể.

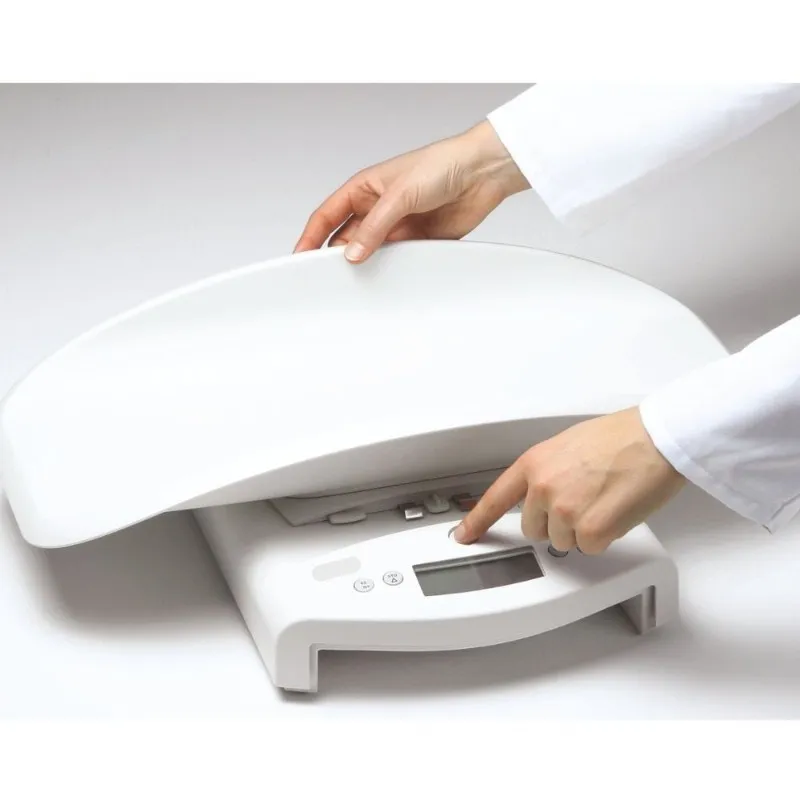

Tiêu chí chọn mua cân điện tử chất lượng dựa trên cấu tạo

Để sở hữu một chiếc cân bền bỉ thì bạn không nên chỉ nhìn vào vẻ bề ngoài mà cần đánh giá sâu vào các bộ phận bên trong.

• Chất liệu khung cân: Nên ưu tiên các loại khung làm bằng thép dày hoặc inox để đảm bảo sự chắc chắn và không bị rung lắc khi cân.
• Thương hiệu Loadcell: Các dòng cân chất lượng thường sử dụng cảm biến từ những hãng uy tín như Mettler Toledo hoặc các dòng cân điện tử cas hàn quốc nổi tiếng toàn cầu.
• Độ phân giải của bo mạch: Một bo mạch tốt sẽ cho tốc độ xử lý nhanh và kết quả hiển thị ổn định ngay lập tức khi đặt vật lên.
• Khả năng bảo vệ: Hãy chọn các sản phẩm có tính năng chống nước hoặc chống bụi nếu bạn sử dụng trong môi trường sản xuất công nghiệp hoặc chế biến thực phẩm.

Câu hỏi thường gặp

Cấu tạo cân điện tử mini có khác cân công nghiệp không?

Về cơ bản thì cấu tạo của chúng là hoàn toàn giống nhau với đầy đủ Loadcell, bo mạch và màn hình. Tuy nhiên thì cân công nghiệp được thiết kế với khung cơ khí lớn hơn và cảm biến lực có khả năng chịu tải trọng lớn hơn gấp nhiều lần.

Tuổi thọ của cảm biến lực (Loadcell) là bao lâu?

Nếu bạn sử dụng đúng tải trọng và không để cân bị va đập mạnh thì tuổi thọ của Loadcell có thể lên đến 5 hoặc 10 năm. Việc bảo quản cân trong môi trường khô ráo cũng giúp tăng đáng kể độ bền cho linh kiện này.

Có thể tự sửa cân điện tử tại nhà không?

Bạn hoàn toàn có thể tự xử lý các lỗi đơn giản như vệ sinh bàn cân hay thay pin. Tuy nhiên với các lỗi liên quan đến vi mạch hoặc cần thay thế Loadcell thì nên gửi đến các đơn vị chuyên nghiệp như Điện Máy Trường Việt để được hỗ trợ kỹ thuật tốt nhất.

Hy vọng qua bài viết này bạn đã hiểu rõ hơn về cấu tạo của cân điện tử và cách vận hành của thiết bị. Nếu cần tư vấn thêm về các dòng máy móc công nghiệp chất lượng cao thì đừng ngần ngại liên hệ với chúng tôi để được giải đáp kịp thời.
