Loadcell cân điện tử: Khái niệm, cấu tạo và phân loại chi tiết

Bài viết này sẽ giúp bạn giải đáp các thắc mắc:

• Loadcell cân điện tử là gì và hoạt động theo nguyên lý nào?
• Cấu tạo bên trong của cảm biến lực gồm những gì?
• Các thông số kỹ thuật quan trọng cần biết khi chọn mua?
• Có bao nhiêu loại loadcell và loại nào phù hợp với nhu cầu của bạn?
• Cách lắp đặt, kiểm tra và khắc phục lỗi đúng cách?

Điện Máy Trường Việt tổng hợp đầy đủ thông tin kỹ thuật giúp bạn hiểu rõ và lựa chọn đúng loadcell cân điện tử phù hợp với từng ứng dụng thực tế.

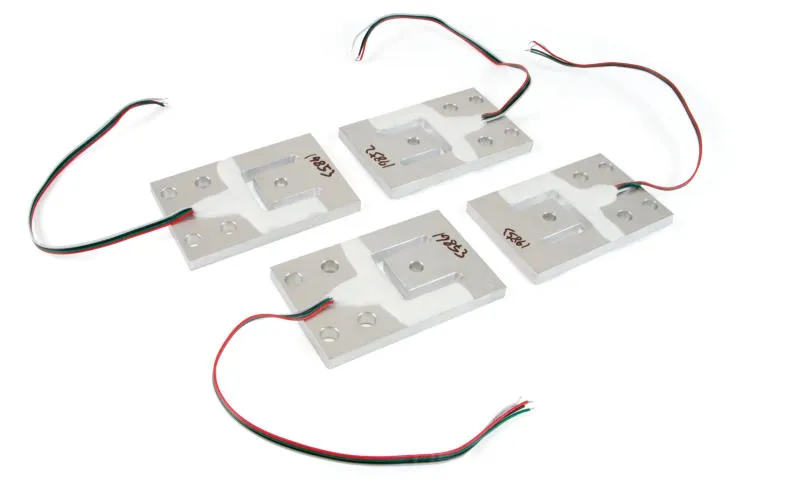

Loadcell cân điện tử là gì?

Loadcell cân điện tử (hay còn gọi là cảm biến lực) là thiết bị chuyển đổi lực cơ học thành tín hiệu điện. Khi vật được đặt lên cân, loadcell nhận lực tác động, biến dạng nhỏ và tạo ra tín hiệu điện tỉ lệ với khối lượng. Tín hiệu này sau đó được bộ chỉ thị xử lý và hiển thị số liệu trên màn hình.

Đây là bộ phận cốt lõi quyết định độ chính xác của toàn bộ hệ thống cân. Nếu loadcell kém chất lượng, dù bộ hiển thị tốt đến đâu, kết quả đo vẫn không đáng tin cậy.

Nếu bạn chưa quen với thuật ngữ tiếng Anh trong lĩnh vực này, có thể tham khảo thêm bài viết cân điện tử tiếng Anh là gì để hiểu rõ hơn các khái niệm chuyên ngành.

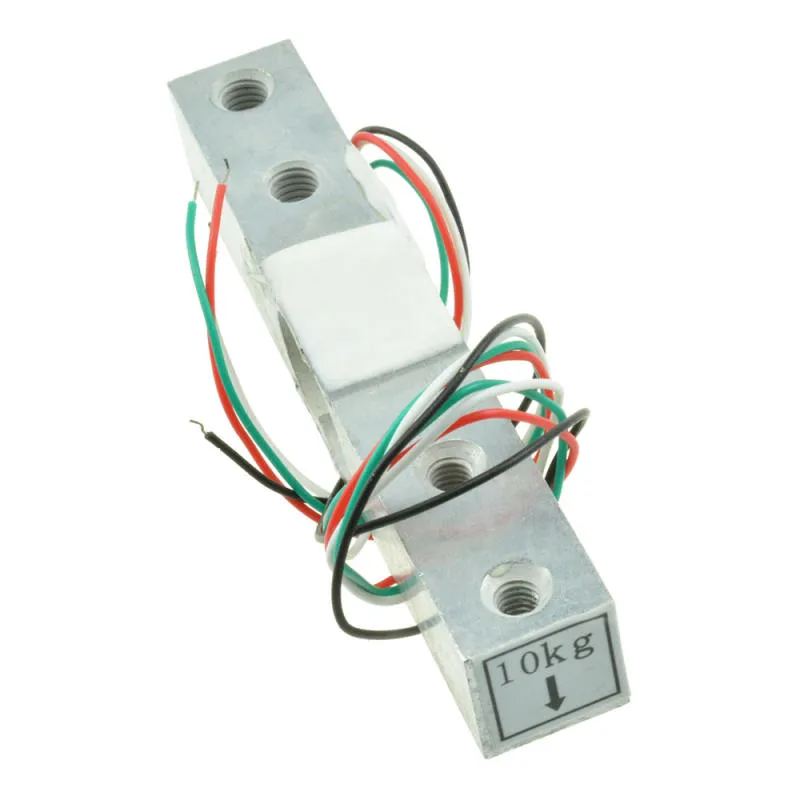

Cấu tạo và nguyên lý hoạt động của cảm biến lực

Hiểu rõ cấu tạo giúp bạn sử dụng và bảo trì loadcell cân điện tử đúng cách hơn.

Cấu tạo chính gồm:

• Thân loadcell (body): Thường làm từ thép hợp kim hoặc nhôm, gia công chính xác để biến dạng đều dưới tải.
• Strain gauge (điện trở biến dạng): Dán lên thân loadcell, thay đổi điện trở khi bề mặt co giãn.
• Cầu Wheatstone: Mạch điện gồm 4 strain gauge, tạo ra điện áp chênh lệch tỉ lệ với lực tác dụng.
• Dây tín hiệu: Truyền tín hiệu mV ra bộ chỉ thị hoặc bộ khuếch đại.

Nguyên lý hoạt động:

Khi có tải đặt lên, thân loadcell biến dạng cơ học. Strain gauge phát hiện biến dạng này và thay đổi giá trị điện trở. Cầu Wheatstone mất cân bằng, tạo ra tín hiệu điện áp nhỏ (thường từ 1–3 mV/V). Bộ chỉ thị khuếch đại và chuyển đổi tín hiệu này thành giá trị khối lượng hiển thị.

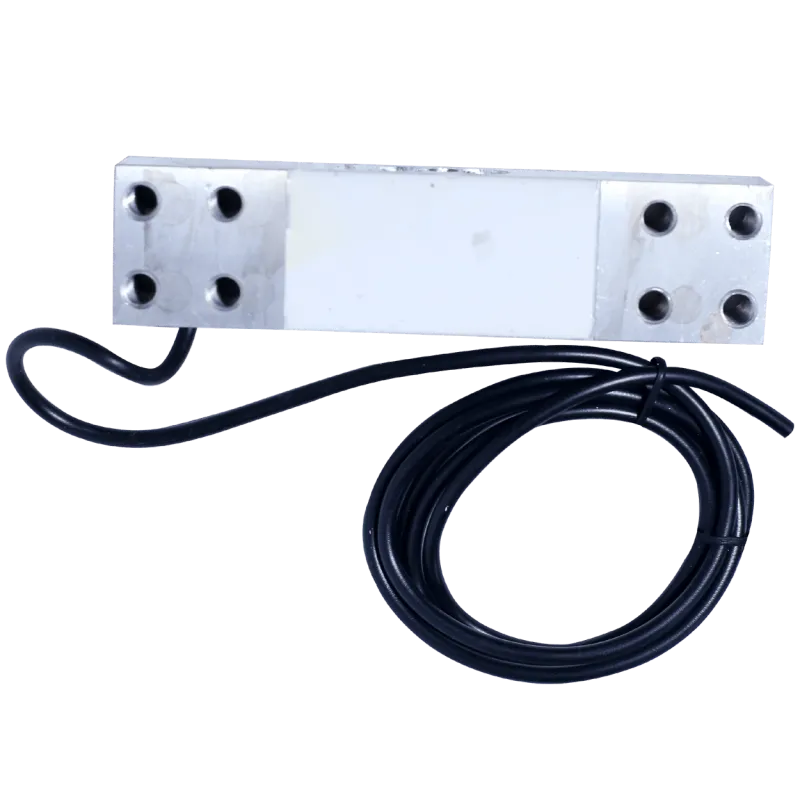

Vai trò của Loadcell trong hệ thống cân hiện đại

Loadcell cân điện tử không chỉ xuất hiện trong cân thương mại thông thường. Nó là nền tảng của hầu hết các hệ thống đo lường công nghiệp, nông nghiệp và y tế hiện nay.

Cụ thể, loadcell đóng vai trò:

• Đo lường chính xác trong sản xuất, kiểm soát chất lượng sản phẩm.
• Tự động hóa dây chuyền đóng gói, pha trộn nguyên liệu theo công thức.
• Kiểm soát tải trọng cho phương tiện vận tải, tránh quá tải gây nguy hiểm.
• Đảm bảo công bằng thương mại trong giao dịch hàng hóa.

Một hệ thống như cân bàn điện tử hiện đại tích hợp loadcell chất lượng cao có thể đạt độ chính xác đến 1/3000 hay 1/6000 tùy cấp hạng. Điều này cho thấy vai trò không thể thiếu của loadcell cân điện tử trong mọi ứng dụng đo lường.

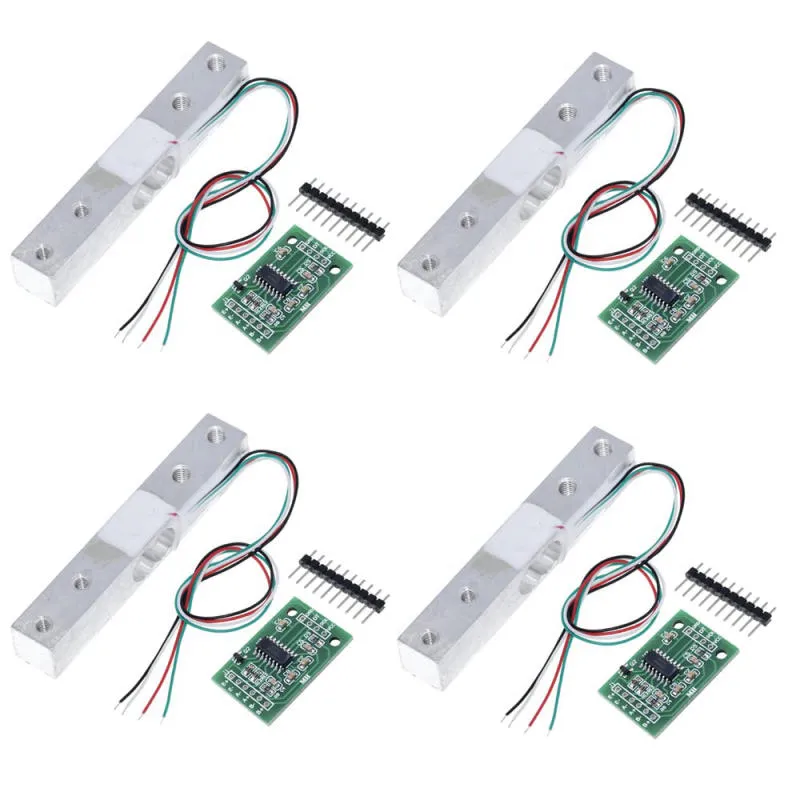

Các thông số kỹ thuật quan trọng của Loadcell

Trước khi chọn mua, bạn cần nắm vững các thông số kỹ thuật dưới đây để tránh mua sai hoặc lãng phí chi phí.

Mức tải tối đa (Capacity) và độ nhạy (Rated Output)

Capacity là mức tải tối đa mà loadcell có thể chịu đựng an toàn, thường được ghi là 50kg, 100kg, 500kg, 5T, 20T… Chọn capacity bằng 120–150% mức tải thực tế sử dụng để đảm bảo an toàn và tuổi thọ.

Rated Output là độ nhạy tín hiệu, thường từ 1 đến 3 mV/V. Giá trị này càng cao, tín hiệu càng mạnh, ít bị nhiễu hơn trong môi trường công nghiệp.

Cấp chính xác và sai số cho phép (Accuracy Class)

Loadcell được phân theo cấp chính xác OIML hoặc NTEP. Phổ biến nhất là C3 (3000 khoảng chia) và C6 (6000 khoảng chia). Sai số tuyến tính thường được ghi theo % Full Scale, ví dụ ±0.02% FS hoặc ±0.05% FS.

Đây là thông số quan trọng nhất khi lựa chọn loadcell cân điện tử cho ứng dụng thương mại hoặc pháp định.

Tiêu chuẩn bảo vệ (IP Rating) và vật liệu chế tạo

IP Rating xác định khả năng chống bụi và chống nước. Môi trường ẩm ướt, hóa chất cần IP67 hoặc IP68. Môi trường bình thường có thể dùng IP65 hoặc IP54.

Vật liệu thân loadcell quyết định tuổi thọ. Thép không gỉ (stainless steel) phù hợp thực phẩm, hóa chất. Nhôm anodized nhẹ hơn, phù hợp cân bàn trong nhà. Thép hợp kim dùng cho tải trọng lớn, cân xe tải.

Trở kháng và thông số kết nối tín hiệu

Trở kháng đầu vào (Input Impedance) và trở kháng đầu ra (Output Impedance) ảnh hưởng đến khả năng ghép nối với bộ chỉ thị. Sai lệch trở kháng giữa các loadcell ghép song song cần nhỏ hơn 0.5% để tránh sai số tổng hợp.

Dây tín hiệu tiêu chuẩn gồm 4 dây (EXC+, EXC-, SIG+, SIG−) hoặc 6 dây (thêm SEN+, SEN−) cho phép bù điện áp đường dây.

Phân loại các loại Loadcell phổ biến trên thị trường

Mỗi loại loadcell cân điện tử được thiết kế cho một nhóm ứng dụng riêng. Chọn đúng loại giúp hệ thống cân hoạt động ổn định và kéo dài tuổi thọ thiết bị.

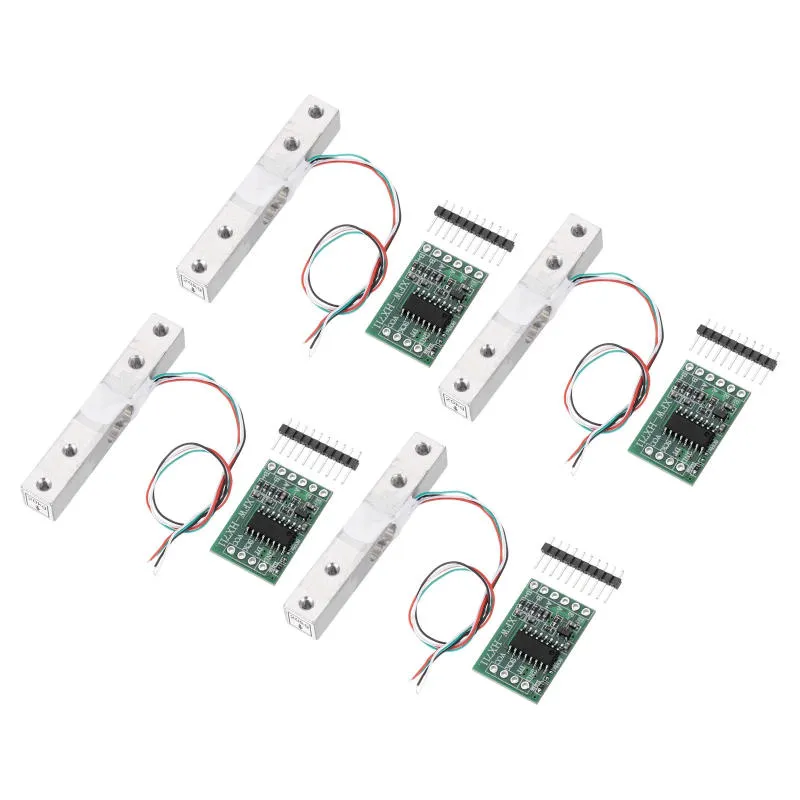

Loadcell điểm đơn (Single Point) cho cân bàn nhỏ

Loadcell điểm đơn được gắn tại một điểm trung tâm, phù hợp với cân bàn kích thước nhỏ và trung bình (dưới 150kg). Ưu điểm nổi bật là đọc chính xác dù vật đặt lệch tâm mặt bàn.

Ứng dụng phổ biến: cân bàn thương mại, cân phòng thí nghiệm, cân bếp công nghiệp.

Loadcell chữ S cho hệ thống cân treo và cân phễu

Loadcell chữ S (S-beam) chịu lực kéo và nén theo trục dọc. Thiết kế đối xứng cho phép đo cả lực kéo và lực nén với cùng độ chính xác.

Ứng dụng: cân treo, cân phễu, cân bunker, đo lực căng dây cáp trong sản xuất.

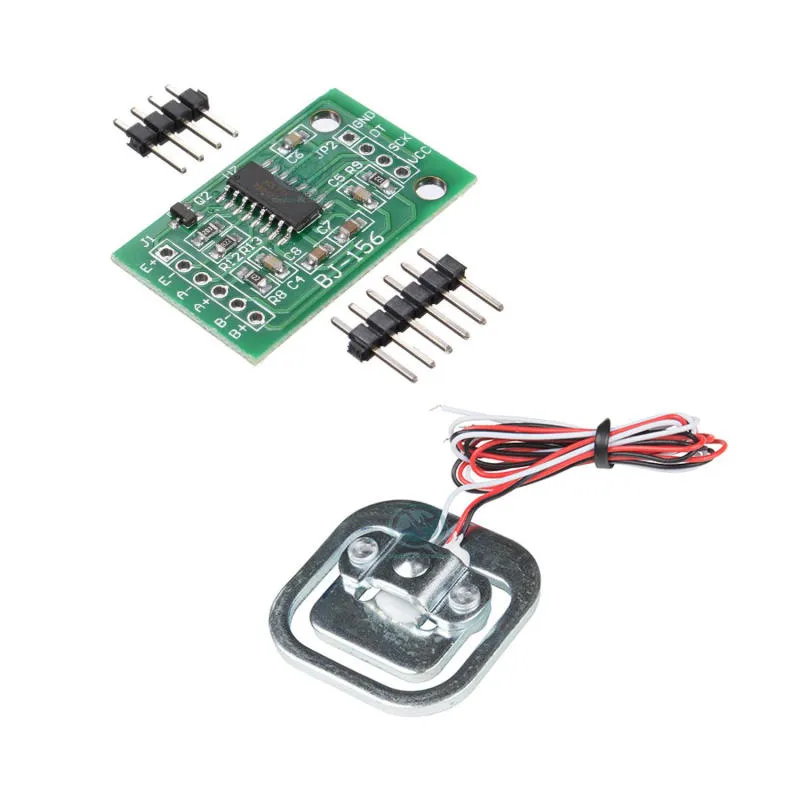

Loadcell nén trụ cho trạm cân ô tô xe tải

Loadcell nén trụ (column/compression) chịu tải trọng lớn từ vài tấn đến hàng trăm tấn. Thiết kế trụ tròn phân bổ lực đều, chịu được tải va đập và lệch tâm nhỏ.

Đây là loại loadcell cân điện tử phổ biến nhất trong trạm cân ô tô, cân xe tải, cân silo chứa nguyên liệu.

Loadcell kỹ thuật số (Digital Loadcell) thế hệ mới

Loadcell kỹ thuật số tích hợp bộ chuyển đổi A/D và vi xử lý ngay trong thân thiết bị. Tín hiệu đầu ra là dữ liệu số (RS-485, CAN bus) thay vì tín hiệu mV analog.

Ưu điểm: không bị nhiễu đường dây, ghép nhiều loadcell dễ dàng, tự bù nhiệt độ, dễ chẩn đoán lỗi từ xa. Phù hợp hệ thống cân lớn, cân tự động hóa, cân cần kết nối PLC hay SCADA.

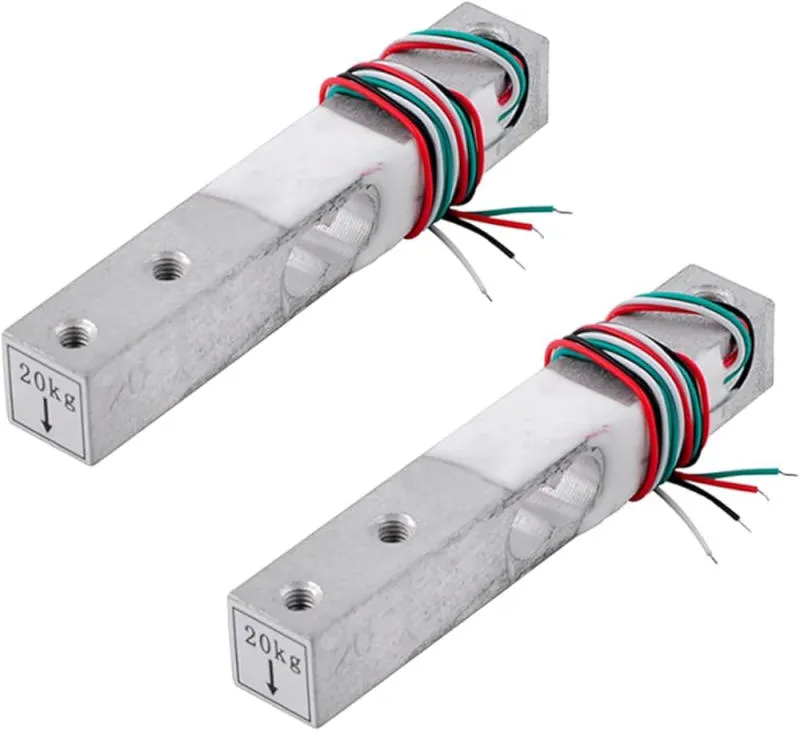

Hướng dẫn lựa chọn và lắp đặt Loadcell chuẩn kỹ thuật

Lựa chọn đúng loadcell cân điện tử chỉ là bước đầu. Lắp đặt và vận hành đúng kỹ thuật mới quyết định hiệu quả lâu dài.

Cách chọn Loadcell phù hợp với nhu cầu sử dụng

Xác định các yếu tố sau trước khi chọn:

1. Mức tải tối đa cần đo (chọn capacity = 1.2–1.5 lần tải thực tế).
2. Môi trường lắp đặt: trong nhà, ngoài trời, tiếp xúc hóa chất hay thực phẩm.
3. Yêu cầu chính xác: thương mại pháp định cần OIML C3 trở lên.
4. Cách lắp đặt: đặt nén, kéo treo hay ghép nhiều điểm.
5. Ngân sách và tuổi thọ mong muốn: loadcell thép không gỉ đắt hơn nhưng bền hơn nhiều.

Quy trình lắp đặt và căn chỉnh cơ khí

Lắp đặt sai là nguyên nhân phổ biến nhất gây sai số và hỏng loadcell sớm. Thực hiện theo trình tự:

• Làm phẳng bề mặt lắp đặt, sai lệch phẳng không quá 0.5mm.
• Dùng đúng bu lông và moment siết theo quy định của nhà sản xuất.
• Lắp đệm cầu (mounting kit) để tránh tải ngang và tải lệch tâm.
• Kéo dây tín hiệu riêng, tránh đi chung với dây điện lực.
• Kết nối đất (ground) đúng chuẩn để chống nhiễu điện từ.
• Hiệu chuẩn sau lắp bằng quả cân chuẩn được kiểm định.

Cách kiểm tra và khắc phục lỗi Loadcell thường gặp

Khi hệ thống loadcell cân điện tử hoạt động bất thường, kiểm tra theo thứ tự:

Nếu loadcell đã quá tải cơ học (bị shock tải đột ngột), cần thay mới vì strain gauge có thể bị biến dạng vĩnh cửu, không hiệu chỉnh lại được.

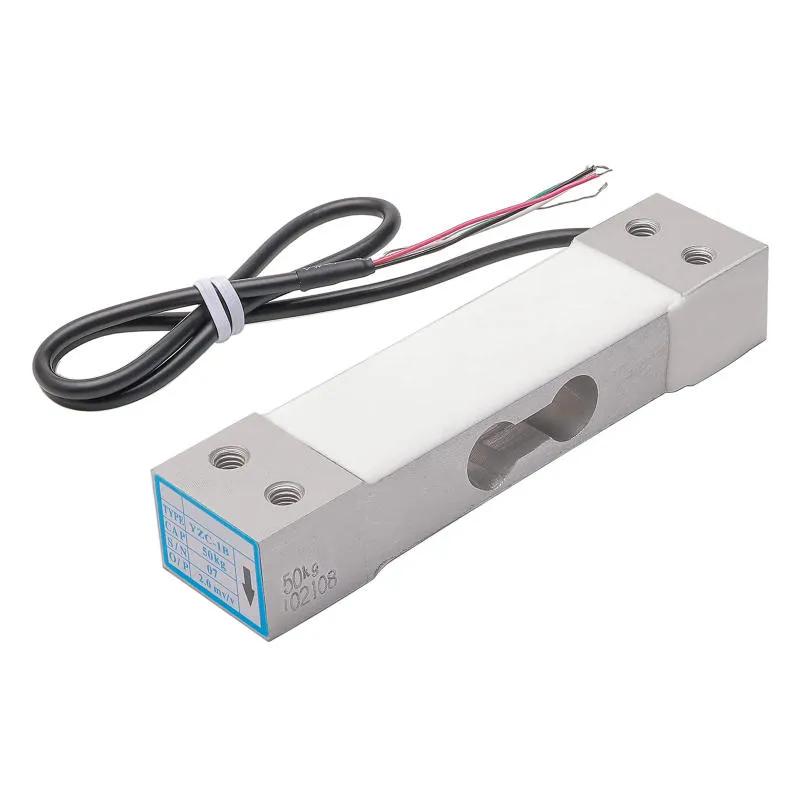

Điện Máy Trường Việt – Đơn vị cung cấp Loadcell cân điện tử chất lượng cao
